Как подобрать лодочный мотор по высоте транца: размеры S, L, XL

Подвесной двигатель может подходить лодке по мощности, массе, но работать хуже ожидаемого из-за одной геометрической ошибки: длина «ноги» не совпадает с высотой кормы. При слишком высокой установке винт захватывает воздух, обороты растут, тяга пропадает. Если редуктор опущен ниже расчётного положения, увеличивается сопротивление, появляются брызги, а лодка медленнее разгоняется.

При покупке проверяют допустимые мощность и массу, затем требуемую высоту крепления. У большинства компактных ПВХ-лодок применяется короткое исполнение S, однако ориентироваться только на привычный стандарт нельзя. Нужный размер берут из паспорта лодки либо определяют замером.

Какие размеры сопоставляют

Транец — жёсткая кормовая часть лодки, на которой закрепляют подвесной двигатель. Для подбора важна его рабочая высота: расстояние от верхней кромки в месте опоры кронштейна до линии днища у киля. Этот размер сопоставляют с исполнением силового агрегата.

Фраза «длина ноги» удобна в разговоре, но не означает длину всей нижней части ПЛМ. Производители ориентируются на взаимное положение крепёжного кронштейна, антивентиляционной плиты над винтом. Поэтому две модели с индексом S могут немного отличаться по фактическому расстоянию в миллиметрах. Для покупателя важна совместимость с кормовой геометрией, а не длина кожуха дейдвуда, измеренная рулеткой.

В характеристиках обычно указывают исполнение S, L либо более длинный вариант. Буквы помогают сразу исключить несовместимые модели. Окончательное решение принимают по руководству к выбранной серии.

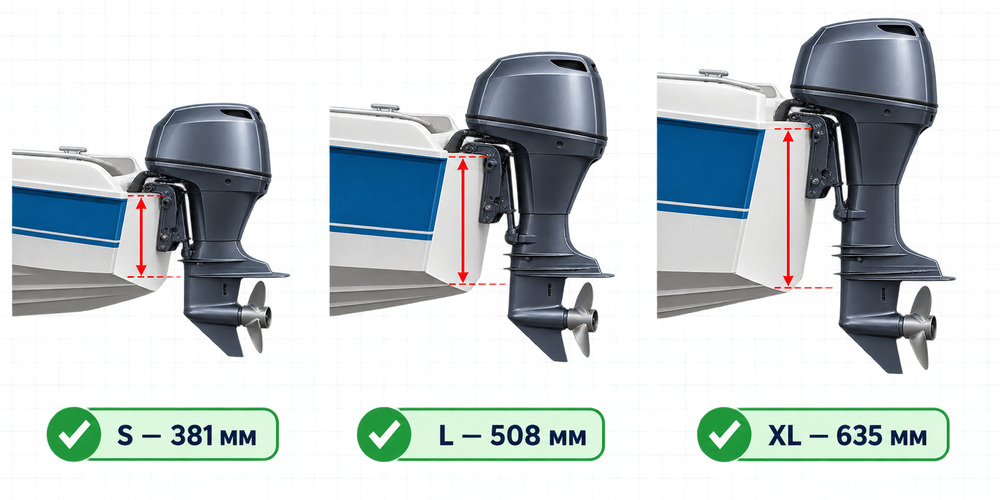

Что означают S, L, XL

У подвесных лодочных двигателей чаще встречаются номинальные размеры 15, 20, 25 дюймов. В метрической системе это примерно 381, 508, 635 мм. Маркировка у разных брендов может отличаться, поэтому букву на шильдике сопоставляют с паспортом конкретной модели.

Эти цифры служат ориентиром, а не допуском для самостоятельной переделки кормы. Например, короткая версия у конкретного производителя может подходить для некоторого диапазона высот, а фактическая размерная линия отличаться от ровных 381 мм. После предварительного выбора между S и L нужно открыть инструкцию к изделию.

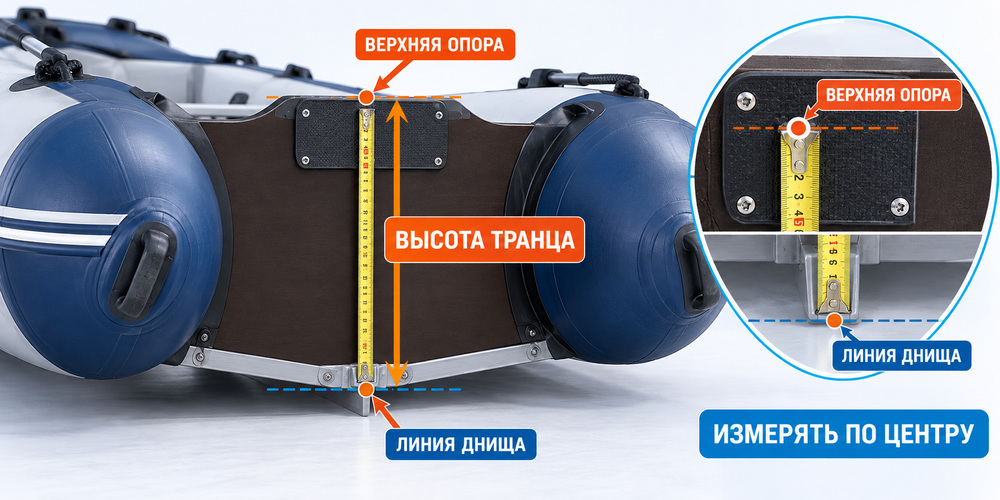

Как правильно измерить транец

Если высота указана в паспорте лодки, подбор начинают с этого значения. Самостоятельный замер потребуется, когда документы не сохранились, корму ремонтировали или меняли её конструкцию.

1. Лодку ставят без продольного и поперечного перекоса. ПВХ-корпус накачивают до рабочего давления, иначе форма кормовой части будет неточной.
2. Находят верхнюю точку, на которую опирается крепёжный кронштейн.
3. По центральной линии измеряют расстояние до продолжения нижней линии днища либо киля.
4. Результат в миллиметрах сравнивают с требованиями выбранной модели.

Вертикальная высота одной фанерной доски не всегда даёт нужное значение. Килеватость, форма днища и расположение верхней кромки меняют рабочий размер. На жёстком корпусе действует тот же принцип: отсчёт ведут от места фактической опоры кронштейна.

Для контроля измерение повторяют дважды. Рулетку держат по центральной оси, не проводят вдоль наклонной поверхности щита. Если днище имеет выраженный киль, его линию удобно продолжить ровной рейкой. Разница даже в несколько сантиметров способна изменить положение плиты относительно потока, поэтому округлять результат до ближайшего стандартного размера до сверки с инструкцией не нужно.

Как подобрать подвесник под полученный размер

При результате, близком к 15″, в первую очередь рассматривают исполнение S. Для высоты около 20″ подходят версии L. Корпусам с 25-дюймовой кормой требуются XL, UL либо другая модификация, предусмотренная изготовителем.

Длина ноги — лишь один фильтр. Мощность не должна превышать предел, указанный для лодки. Учитывают и допустимую нагрузку на корму: тяжёлый четырёхтактный двигатель при одинаковой мощности сильнее нагружает корпус, чем более лёгкий двухтактный.

В каталоге лодочных моторов SEANOVO представлены модели разной мощности и конфигурации. При сравнении стоит одновременно смотреть на индекс исполнения, массу, систему запуска, управление и комплектацию. Такой порядок быстро исключает варианты, которые невозможно правильно установить на имеющуюся лодку.

Длинная нога не даёт запаса для большой воды

Иногда версию L советуют для волны, большой загрузки или крупных водоёмов. Такой выбор оправдан лишь тогда, когда сама лодка рассчитана на высокий транец. Если у корпуса стандарт S, длинная версия не сделает комплект «морским»: редуктор окажется ниже расчётного положения.

Для Оби, Новосибирского водохранилища и небольшого озера принцип одинаков. Сначала учитывают конструкцию лодки, затем подбирают совместимый подвесник. Условия эксплуатации влияют на мощность, винт, загрузку, трим, запас топлива и тип движителя, но не отменяют соответствия по высоте.

Почему совпадения S к S недостаточно

Буква в маркировке задаёт правильное направление, однако итоговое положение зависит от формы днища и конкретной серии двигателя. Производители устанавливают собственные допуски для антивентиляционной плиты. В одном случае она находится почти вровень с днищем, в другом — на несколько сантиметров ниже.

Правило «плита всегда должна быть на 20 мм ниже киля» слишком грубое. Монтаж начинают со штатного положения из руководства, а результат проверяют на воде. Точная настройка нужна после выбора подходящего стандарта S или L и не компенсирует разницу между 15- и 20-дюймовыми версиями.

Что делать с нестандартной или переделанной кормой

Не каждая лодка точно соответствует номинальным 381 или 508 мм. На старых алюминиевых корпусах встречаются переделанные кормовые площадки. У ПВХ-моделей бывают защитные накладки, усиления и следы ремонта. Иногда прежний владелец уже поднимал верхнюю кромку под другой двигатель. В таких случаях нельзя выбирать S или L только по названию лодки.

Сначала определяют фактическую геометрию: измеряют рабочую высоту от опоры кронштейна до линии днища, проверяют угол и жёсткость конструкции. Накладки не должны мешать полному прилеганию струбцин. Толщина и ширина кормового щита важны для надёжности крепления, но не определяют нужный индекс. Допуски по мощности, массе и размерам задаёт изготовитель корпуса.

Если результат оказался между типичными S и L, не стоит сразу пилить транец или собирать высокую проставку из случайных материалов. Решение зависит от корпуса: штатная накладка, регулируемая подъёмная плита, восстановление заводской высоты либо другая версия силового агрегата. На компактной ПВХ-лодке любая переделка особенно чувствительна к нагрузке, поэтому крепление должно сохранять прочность кормы.

Практический критерий прост: после монтажа подвесник занимает положение из инструкции, а струбцины полностью опираются на прочную часть щита. Если для этого нужны сомнительные прокладки толщиной в десятки миллиметров, безопаснее вернуться к подбору совместимой модели.

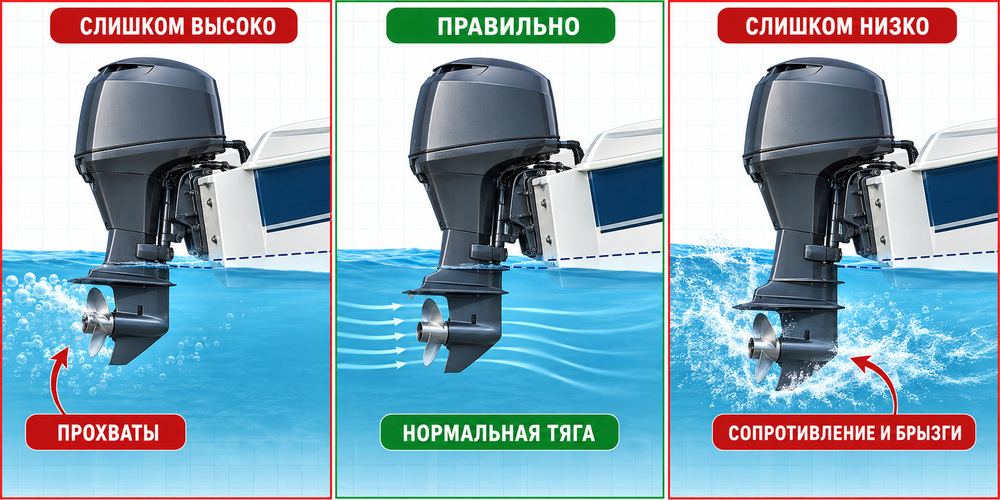

Последствия неправильной высоты

Силовой агрегат установлен слишком высоко

Когда винт и водозаборная часть редуктора подняты выше расчётного уровня, при разгоне возможен подсос воздуха. Обороты резко увеличиваются, тяга падает. Особенно часто это проявляется в повороте, на волне или при неудачной развесовке.

Ещё один риск — ухудшение подачи охлаждающей воды. Если инструкция требует более глубокого положения антивентиляционной плиты, поднимать ПЛМ ради прибавки скорости без контроля охлаждения нельзя.

Редуктор расположен слишком низко

Излишнее погружение увеличивает площадь подводной части. Сопротивление возрастает, появляется больше брызг, лодка хуже набирает скорость. На румпеле может усилиться нагрузка, а на быстром корпусе становится сложнее точно настроить ход.

Здесь следует различать высоту монтажа и длину ноги. Если на 15-дюймовую корму поставить версию L, деревянная прокладка толщиной в пару сантиметров проблему не решит. Между номинальными стандартами около пяти дюймов, или 127 мм.

Высота установки, трим, положение плиты

Подвесник закрепляют по центру транца, чтобы тяга передавалась симметрично относительно корпуса. Затем проверяют расположение по вертикали и только после этого регулируют трим.

Антивентиляционная плита — горизонтальная пластина над винтом. Её часто называют антикавитационной, хотя здесь она прежде всего уменьшает подсос воздуха к лопастям. Относительно днища плита должна находиться в диапазоне, указанном производителем. Для разных семейств допустимые значения различаются на десятки миллиметров.

Трим меняет угол силового агрегата к корме и положение носа лодки на ходу. При слишком большом положительном угле нос задирается, выход на глиссирование затягивается, иногда начинается «дельфинирование». Сильный отрицательный угол, напротив, прижимает нос к воде. На маломощных моделях регулировку выполняют перестановкой упорного штифта, на более оснащённых применяется гидравлический Power Trim & Tilt.

Что проверить на воде после монтажа

Первый выход проводят с обычной для владельца загрузкой. Сначала на малом ходу проверяют контрольную струю охлаждения, лёгкость поворота румпеля, отсутствие необычной вибрации. Затем плавно добавляют газ на прямом участке. Резкий рост оборотов без соответствующего ускорения указывает на подсос воздуха винтом. Сильный шлейф брызг у кормы, тяжёлое управление или заметная потеря скорости могут говорить о чрезмерном заглублении.

За один заезд меняют только один параметр: положение по вертикали либо трим. Иначе нельзя понять причину улучшения или ухудшения. Полезно записывать загрузку, отверстие упорного штифта, обороты на полном газу, скорость по GPS. Следующий тест проводят с тем же распределением пассажиров, топлива и снаряжения. После перестановки крепления повторно осматривают струбцины или болты, затем убеждаются, что водозабор остаётся погружённым во всех рабочих режимах.

Максимальная скорость не единственный критерий. Для рыболовного комплекта важнее устойчивый разгон, предсказуемый поворот на волне, нормальное охлаждение и отсутствие прохватов при привычной загрузке.

Типичные ошибки при выборе

• Покупка только по мощности. Две модели на 9,9 или 15 л.с. могут отличаться длиной ноги.
• Ориентир на внешний вид дейдвуда. Сравнивать нужно паспортную высоту кормового крепления и индекс двигателя.
• Выбор L «с запасом». Запаса в этом параметре нет: подводная часть должна занять расчётное положение.
• Попытка исправить несовместимость тримом. Регулировка меняет угол, а не длину ноги.
• Подъём без руководства и ходовых испытаний. Результатом могут стать прохваты винта или нарушение охлаждения.
• Игнорирование пределов лодки. Подходящая высота не разрешает устанавливать более мощный либо тяжёлый агрегат.

Низкий транец сам по себе не делает комплект удобнее на мелководье. Для перекатов и мелких проток Новосибирской области подбирают подходящий корпус, используют штатный мелководный режим или водомётную схему. В каталоге SEANOVO есть отдельный раздел водомётных моторов и насадок. Менять стандарт ноги в обход конструкции лодки для этого не нужно.

Практический алгоритм подбора

1. Найдите паспорт лодки. В нём указаны предельная мощность, допустимая масса двигателя и высота транца.
2. При отсутствии данных выполните замер. Нужен рабочий размер от верхней опоры кронштейна до линии днища по центру.
3. Определите базовое исполнение. Около 15″ — S, около 20″ — L, около 25″ — XL или UL с учётом маркировки производителя.
4. Выберите подходящую мощность. Сопоставьте массу, запуск, управление, тип силовой установки и комплектацию.
5. Откройте руководство к модели. Проверьте требуемое положение антивентиляционной плиты и способ крепления.
6. Проведите ходовое испытание. Оцените прохваты, брызги, выход на глиссирование, обороты и поведение лодки в повороте.

Если лодка уже куплена, поиск начинают с её шильдика и замера кормы. После этого в каталоге SEANOVO проще отобрать совместимые варианты и сравнить их оснащение. При нестандартной конструкции или сомнениях между двумя версиями продавцу сообщают модель лодки и точный размер в миллиметрах.

FAQ: частые вопросы о высоте транца и длине ноги

Какая высота подходит для версии S?

S обычно соответствует номинальным 15″, то есть примерно 381 мм. Точный диапазон берут из характеристик конкретного двигателя и сопоставляют с фактическим размером кормы.

Что означает буква L в маркировке?

L обозначает длинное исполнение для 20-дюймового транца — около 508 мм. Его ставят на лодку, рассчитанную на такую высоту.

Можно ли установить L на низкий транец S?

Механически закрепить подвесник иногда возможно, но редуктор с винтом окажутся ниже расчётного положения. Сопротивление воды и брызгообразование возрастут. Для постоянной эксплуатации нужна подходящая длина ноги.

Можно ли установить S на высокий вариант L?

Такое сочетание обычно опаснее: винт может захватывать воздух, а водозабор системы охлаждения окажется в неблагоприятном положении. Нужна версия соответствующей длины либо инженерное решение, предусмотренное изготовителем корпуса.

На сколько антивентиляционная плита должна быть ниже днища?

Единого значения нет. В инструкциях встречается положение почти вровень с днищем или на несколько сантиметров ниже. Точный диапазон зависит от серии двигателя.

Что важнее при выборе: мощность или высота транца?

Проверяют оба параметра. Мощность и масса должны укладываться в допуски лодки, а длина ноги — соответствовать её кормовой геометрии. Один показатель не компенсирует другой.

Главный ориентир при выборе

Порядок подбора начинается с лодки. Сначала проверяют фактическую высоту крепления и допустимую мощность, затем выбирают исполнение S, L или XL. После монтажа положение антивентиляционной плиты и трим настраивают по инструкции, а результат подтверждают ходовым испытанием.

Такой подход защищает от ситуации, когда купленный лодочный мотор подходит по мощности, но его невозможно правильно выставить относительно днища. Для консультации достаточно знать модель лодки, сфотографировать шильдик и записать результат замера в миллиметрах.
